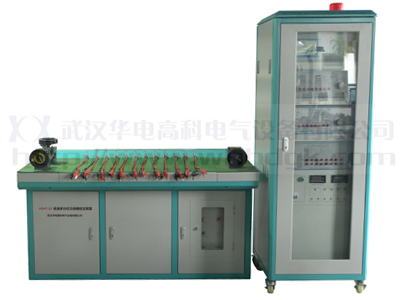

HDHT-12全自動互感器綜合測試臺主要用途時對現場應用的或者在實驗室應用的電壓互感器和電流互感器進行技術性能的檢定。為了實現這一目的，互感器校驗儀必須與相關設備構成一套完整的互感器校驗裝置。
|
測量范圍 |
同相分量（%）：0.0001~200.0 |
分辨率：0.0001 |
|
正交分量（分）：0.001~999.9 |
分辨率：0.001 |
|
|
阻抗（Ω）：0.0001~60 |
分辨率：0.0001 |
|
|
導納:0.0001-60 |
分辨率：0.0001 |
|
|
基本誤差 |
同相分量：△X=（X×2%+2%±Dx） |
“X”、“Y”-儀器的顯示值 “Dx”“Dy”-儀器的量化誤差 |
|
正交分量：△Y=±（X×2%+Y×2%±Dy） |
||
|
1級 |
||
|
工作范圍 |
電流 |
（1%~149%）In（In=5A ） |
|
(5%~149%)In (I n=1A ) |
||
|
工作負荷 |
電流 |
TO對TX＜0.12Ω cosφ=1 |
|
極性錯誤指示 |
額定工作電流的5%以上，誤差超過180%時，應有極性指示 |
|
|
變比錯誤指示 |
額定工作電流的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示 |
|
